스위스 턴 머신(Swiss turn machines)은 현대 정밀 Swiss turn machining 제조의 중추로, 허용 공차가 사람 머리카락 두께의 1/100에 해당하는 ±0.0005인치까지 가능한 부품을 생산합니다. 19세기 스위스 시계 제조에서 시작된 이 기계는 현재 의료용 임플란트, 자동차 시스템, 마이크로일렉트로닉스 분야의 혁신을 주도하고 있습니다. 아래에서 이 기계의 작동 방식과 산업계가 이를 의존하는 이유를 알아보겠습니다.
1. 스위스 턴 머신 소개
스위스 턴 머신(또는 스위스형 선반)은 긴 가늘고 긴 부품을 탁월한 정밀도로 생산할 수 있게 하여 정밀 제조에 혁명을 일으켰습니다. 기존 선반과 달리, 슬라이딩 헤드스톡과 가이드 부싱 시스템이 절삭 공구로부터 0.1~0.5mm 떨어진 위치에서 소재를 안정화시켜 변형을 90% 감소시킵니다. 오늘날 이 기계는 다음 분야에서 필수적입니다:

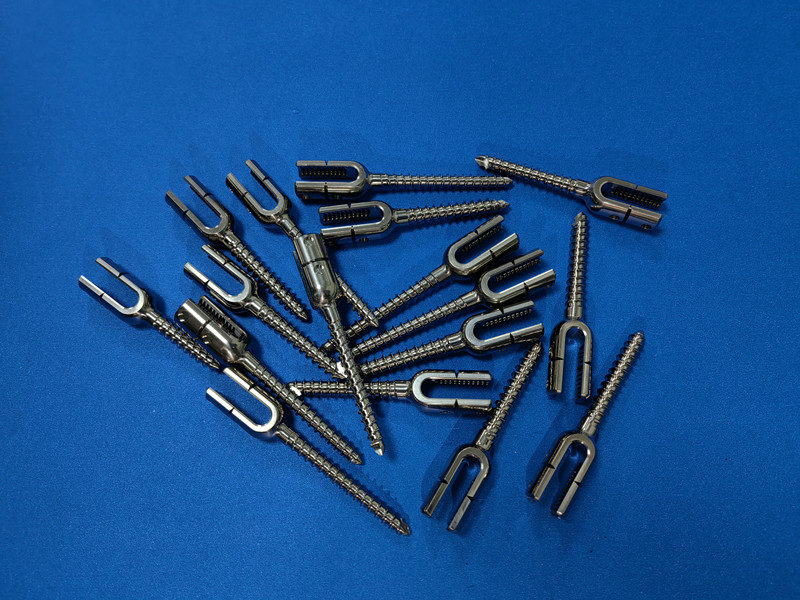

의료: Ra 0.2µm 표면 마감의 척추 나사.
자동차: 0.1mm 미세 채널의 연료 인젝터 노즐.
전자: 0.05mm 피치 공차의 5G 커넥터.
2. 정의: 스위스 턴 머신과 기존 CNC 선반의 차이점
핵심 메커니즘
기능 | 스위스 턴 머신 | 기존 CNC 선반 |
공작물 지지 | 공구 근처의 가이드 부싱 | 공구에서 먼 척/클램프 |
진동 제어 | 정압 댐핑(0.2µm) | 수동 시스템(5~10µm) |
소재 활용률 | 98% | 80~85% |
가이드 부싱은 L/D 비율이 10:1 이상인 부품(예: 티타늄 뼈 나사)의 안정성을 보장하며, 슬라이딩 헤드스톡은 마이크론 수준의 정밀도로 소재를 공급합니다.
3. 스위스 턴 머신 작동 방식: 단계별 프로세스
소재 로딩: 봉재(Ø0.3~32mm)가 자동화 시스템을 통해 공급되어 72시간 무인 운전 가능.
가이드 부싱 안정화: 텅스텐 카바이드 부싱이 가공 중 변형을 감소.
멀티 공구 작업: 8개 이상의 라이브 공구가 동시에 선삭, 밀링, 드릴링 수행.
서브 스핀들 마무리: 재고정 없이 후면 기능 가공.
공정 중 검사: 레이저 마이크로미터가 생산 중 공차를 검증.
사례 연구: 한 의료 공급업체가 당사의 Swiss turn machining 서비스를 사용하여 척추 나사 불량률을 12%에서 0.5%로 줄였습니다.
4. 스위스 터닝 머신의 주요 특징
1. 가이드 부싱 메커니즘
공구로부터 0.1mm 이내에서 소재를 안정화하여 M1.0 나사산의 엄격한 공차를 가능하게 합니다.
2. 슬라이딩 헤드스톡
16,000RPM으로 Z축을 따라 이동하며 혈관 스텐트와 같은 복잡한 형상에 이상적입니다.
3. 멀티축 기능
7축 머신이 한 번의 셋업에서 복잡한 형상을 윤곽 가공하여 사이클 타임을 40% 단축합니다.
Swiss Turn Machining의 이점
정밀도: 수술 기구용 Ra 0.1µm 표면 마감 달성.
효율성: 48시간 내에 15,000개의 의료용 나사 생산, 소재 활용률 98%.
비용 절감: 자동화로 기존 CNC 대비 인건비 50% 절감.
5. Swiss Turn Machining의 응용 분야
의료 기기
생분해성 임플란트: 6~12개월 내에 분해되는 마그네슘 합금 나사.
수술 로봇: Ø0.8mm 굴곡형 기구, 0.001인치 굴곡 공차.
자동차
EV 배터리 핀: 700°C 열을 견디는 황동 커넥터.
전자
마이크로 광학: 광섬유용 0.5µm 동심도의 렌즈 마운트.
6. Falcon CNC Swiss를 선택해야 하는 이유
전문성 및 기술
300대 이상의 스위스 머신: 의료 및 자동차 부품에 대해 ±0.0005인치 정밀도 가능.
인증: ISO 13485(의료) 및 IATF 16949(자동차).
품질 보증
CT 스캐닝: 티타늄 임플란트 내부 공극 감지.
블록체인 추적성: 소재 배치를 개별 나사까지 추적.
당사의 Swiss Tolerance Handbook을 다운로드하거나 무료 정밀 감사(Free Precision Audit)를 요청하세요!
7. 결론
스위스 턴 머신은 역사적인 장인 정신과 AI 기반 혁신을 결합하여 현대 제조 문제를 해결합니다. 생명을 구하는 임플란트부터 화성 탐사 로버 부품에 이르기까지, 이들은 정밀 엔지니어링의 기준을 재정의합니다. Falcon CNC Swiss와 협력하여 30년 이상의 전문성과 최첨단 기술을 높은 공차 프로젝트에 활용하십시오.
