정밀 제조의 치열한 세계에서, 티타늄만큼 유혹적이면서도 난제로 여겨지는 소재는 거의 없습니다. 차세대 항공 부품, 생명을 구하는 의료용 임플란트, 또는 초고속 레이싱 부품을 설계하는 엔지니어들에게 티타늄의 강도 대 중량비, 내식성, 생체 적합성은 타의 추종을 불허합니다. 하지만 원자재 티타늄 바를 매우 단단하고 유려한 곡선을 지닌 미크론 단위 정밀 부품으로 가공하는 작업은 기계, 공구, 전문 지식의 특별한 조화를 필요로 합니다. 이때 바로 스위스식 티타늄 가공의 정밀성이 선택 사항이 아닌 필수 요소가 됩니다.
Falcon CNC Swiss는 엔지니어링 사회에 기여하기 위해 해당 지식을 개발하는 데 힘쓰고 있습니다. 선도적인 스위스식 티타늄 가공 공장으로서, 우리는 절삭 공구와 티타늄의 상호 작용 기본 원리 위에서 성공이 이루어짐을 잘 알고 있습니다. 엔지니어의 작업대에서 직접 작성된 이 가이드는 티타늄 스위스 나사 가공의 요소를 다루며, 여러분을 위한 것입니다.
기술에는 오래된 격언이 있습니다. '어떻게'를 고민하기 전에 '왜'를 이해해야 한다는 것입니다. 티타늄은 가공이 쉽기 때문에 선택되는 것이 아니라, 해당 용도가 요구하기 때문에 가공되는 것입니다.
강도 대 중량: 티타늄은 등급에 따라 많은 강철과 유사한 강도 특성을 가지면서도 무게는 거의 절반에 불과하여, 항공기 브래킷, 체결구 및 회전체나 탑재 하중의 무게가 중요한 모든 곳에 이상적인 소재입니다.
내식성 및 생체 적합성: Ti-6Al-4V(5등급)와 같은 일반적인 가공용 등급은 인체 내에서 불활성이며, 체액 및 멸균 과정에 대한 내식성을 갖추어 수술 도구, 임플란트 및 치과 제품에 이상적입니다.
내열성: 티타늄은 알루미늄 합금이 약화되는 온도에서도 기계적 특성을 유지하여, 엔진 근처의 항공우주 부품에 적합한 후보입니다.
비자성 및 낮은 열전도율: 소형 전자 또는 과학 장치 교정에 적합합니다.
그러나 문제는 티타늄을 훌륭한 소재로 만드는 바로 그 특성에 있습니다. 티타늄의 낮은 열전도율은 이송 속도와 절삭 깊이가 충분히 공격적이지 않을 경우 열이 절삭날에 머물러 칩으로 완전히 전달되지 않아 급속한 마모를 초래합니다. 증가된 강도는 금속을 절단하는 데 상당한 힘이 필요함을 의미하며, 이는 가공 경화 경향과 결합되어 적절히 처리하지 않으면 표면 조도 불량 및 공구 파손으로 이어질 수 있습니다.

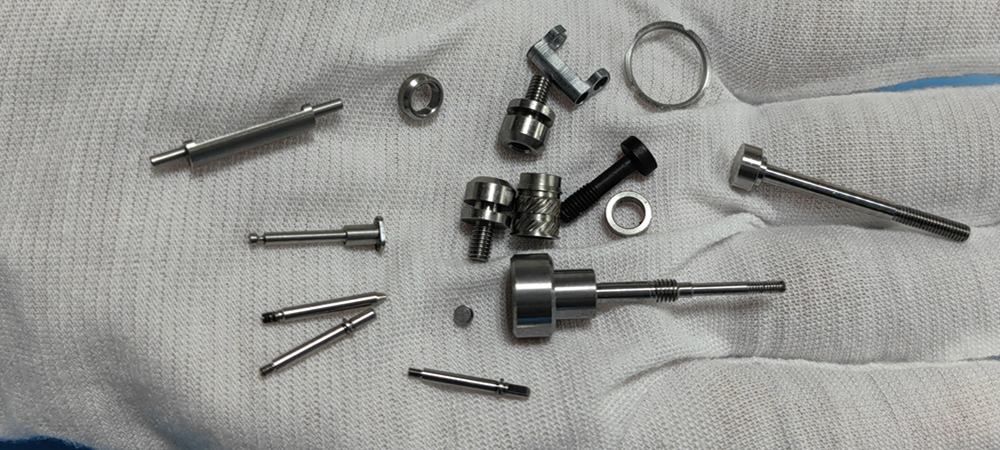

소형 티타늄 부품 스위스 가공에 있어, 스위스식 선반만큼 뛰어난 성능을 발휘하는 것은 없습니다. 이 특별한 종류의 CNC 선반은 티타늄이 제시하는 주요 가공 문제를 전문적으로 해결합니다:
독보적인 지지력: 선반의 가이드 부싱이 절삭 지점에서 불과 몇 밀리미터 떨어진 곳에서 공작물을 지지합니다. 이 지지력은 핀, 샤프트, 체결구와 같은 길고 가느다란 티타늄 스위스 나사 가공 부품을 가공할 때 매우 중요합니다. 가공이 까다로운 이 합금에서 채터링과 불량한 공차를 방지하려면 선반의 강성이 필요합니다.
열 관리: 가이드 부싱의 근접성과 절삭 계면에 직접 고압 절삭유를 공급할 수 있는 점은 티타늄의 열 문제를 해결하는 데 도움이 됩니다. 열 배출은 공구 수명과 치수 안정성을 유지하는 핵심입니다.
축 동기화: 최신 CNC 스위스 선반은 라이브 툴링과 보조 스핀들을 결합하여 단일 셋업에서 정밀 스위스 가공 티타늄 부품을 완전 가공합니다. 고가의 반가공 티타늄 부품 취급을 없애 수율, 일관성 및 처리량을 향상시킵니다.
이제 스위스 가공에 적합한 티타늄 등급에 대해 더 깊이 알아보겠습니다. 물론 모든 티타늄이 동일한 것은 아니며, 사용할 등급을 결정하는 것은 모든 프로젝트의 첫 번째 중요한 결정입니다.
순수 티타늄(1-4등급): 합금보다 더 부드럽고 연성이 높습니다. 가공이 더 쉽지만 강도는 낮습니다. 최대 성형성이 필요한 내식성 플레이트, 튜브 및 일부 의료용도에 사용됩니다.
Ti-6Al-4V(5등급): 티타늄 합금 세계의 핵심 소재로, Ti-6-4는 사용되는 모든 티타늄의 거의 절반을 차지합니다. 강도, 중량 및 내식성의 뛰어난 균형을 제공합니다. 스위스 가공 티타늄 5등급은 항공, 의료 및 자동차 성능 작업에서 가장 흔히 요청되는 사항입니다. 가공성은 보통이며, 적당히 엄격한 파라미터가 필요합니다.
Ti-6Al-4V ELI(23등급): 5등급의 '초저간극' 버전입니다. 더 높은 순도, 향상된 파괴 인성 및 개선된 연성을 제공합니다. 생체 적합성과 피로 수명이 중요한 임플란트 장치와 같은 의료용 티타늄 스위스 가공 부품에 사용되는 등급입니다.
기타 합금(베타 합금: Ti-3Al-8V-6Cr-4Mo-4Zr 등): 매우 강하고 연성이 더 높으며 냉간 성형성이 개선되었지만, 가공 난이도는 훨씬 높습니다. 공구 및 공구 경로에 대한 엄격한 요구 사항과 함께 완전히 다른 접근 방식과 규율이 필요한 경우가 많습니다.
스위스식 티타늄 가공의 성공은 세부 사항에 대한 주의에 달려 있습니다. 다음은 Falcon CNC Swiss가 준수하는 원칙입니다:
공구 및 형상: 당사는 고품질의 무코팅 또는 AlTiN 코팅 미립자 초경 공구를 사용합니다. 절삭력 완화와 칩 배출을 돕기 위해 양의 경사각과 연마된 플루트를 가진 날카로운 절삭날이 중요합니다. 공구 강성은 필수적입니다.
속도, 이송 및 절삭 깊이: 여기서 핵심은 낮은 표면 속도, 높은 이송 속도 및 안정적인 칩 부하입니다. 너무 느리면 문지르고 가공 경화가 발생하며, 너무 빠르면 열이 파괴적인 수준으로 축적됩니다. 가공 경화된 전이부 아래의 더 연한 상태로 절삭을 진행하면서, 안정적이고 공격적인 이송으로 비교적 빠른 절삭을 유지합니다. 발생하는 잠열은 재료 제거에 사용되며, 결과적으로 비교적 낮은 경도의 예측 가능한 치수를 가진 '쉬운' 칩을 일관되게 얻을 수 있습니다.
칩 제어 및 배출: 칩은 열을 제거하는 주요 수단으로서 우리의 충실한 도구입니다. 우리는 파라미터를 조정하여 깔끔하게 끊어지는 잘 정의된 '6' 또는 '9' 모양으로 말리는 칩을 생성합니다. 연속적인 '새둥지' 형태의 칩 생성은 자살 행위나 다름없으며, 부품에 칩이 감겨 부품 손상이나 과도한 다운타임을 초래할 위험이 있습니다. 당사의 고압 절삭유 시스템은 이를 방지하여 칩을 즉시 날려버리도록 설정되어 있습니다!
고정구 및 워크홀딩: 가이드 부싱을 넘어 맞춤형 경화 공구와 고정구를 사용하여 고정구 안정성을 보장합니다. 진동이 있으면 공구 수명 단축이나 표면 조도 저하로 이어지기 때문입니다.

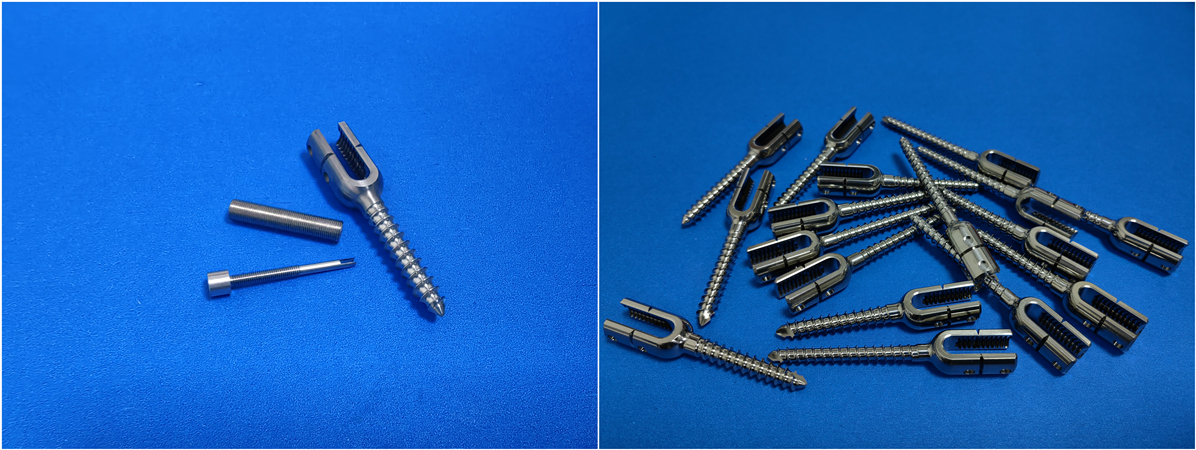

척추 유합 장치 부품을 예로 들어보겠습니다: 나사산이 있고 해부학적 도달이 필요한 까다로운 초소형 나사입니다. Ti-6Al-4V ELI(5등급)로 가공됩니다.
과제:
생체 적합성을 위한 완벽한 표면, 특정 형상에 대해 ±0.005mm의 공차, 그리고 미세 균열이나 잔류 응력과 같은 생체 내 파손으로 이어질 수 있는 결함 가능성 제로.
재료 인증: ASTM F136을 준수하는 5-5-5 Ti 합금 바, 로트 추적 가능.
공정 설계: 포켓 가공에 트로코이드 밀링 경로를 사용하는 CAM 프로그래밍으로 일정한 공구 맞물림과 열 분포를 유지하고 표면 조도를 개선함. 나사 와일링으로 훨씬 더 강하고 정확한 나사산 생성.
공정 중 검사: 최종 가공 전에 형상이 규격 내에 있는지 확인하기 위해 작업 사이에 부품을 '프로빙'. 이렇게 고가의 부품이 규격을 벗어나는 것을 방지.
후처리: 의료 기준에 따라 부품의 버 제거, 세척 및 부동태화 처리.
이러한 수준의 통제되고 전문적인 정밀 스위스식 티타늄 가공이 설계를 신뢰할 수 있는 생명 향상 장치로 변환합니다.
관련된 복잡성과 비용을 고려할 때, 스위스식 티타늄 가공을 위한 파트너 선택은 전략적 결정입니다. 다음 사항을 확인하세요:
투명한 전문성: 단순히 가격을 제시하는 대신, 공구 전략, 열 관리 및 칩 형성에 대해 자신 있게 설명할 수 있어야 합니다.
전문 장비: 기계 성능, 고압 절삭유 시스템(최소 1000 psi) 및 경질 재료용으로 설계된 스핀들 기술에 대해 문의하세요.
품질 인프라: 공정 중 프로빙, 공정 후 CMM 검사 및 재료 인증 프로세스는 필수입니다. ISO 9001, 16949/ISO 13485 인증은 체계적인 접근 방식을 나타내는 강력한 지표입니다.
제조 가능성 설계(DFM) 의견: 진정한 파트너는 초기 단계에서 도면을 검토하여, 기능을 손상시키지 않으면서 제조 가능성과 비용을 크게 개선할 수 있는 반경, 벽 두께 또는 공차의 미세한 수정을 제안할 것입니다.
스위스식 티타늄 가공은 재료 공학
