맞춤형 가공 인클로저: 금속 및 플라스틱 하우징을 위한 정밀 CNC 제조 서비스

소개: 맞춤형 CNC 가공 인클로저가 현명한 선택인 이유

맞춤형 CNC 가공 인클로저는 전자 제품(회로 기판, 배터리 팩 등)의 정확한 치수에 맞게 설계될 뿐만 아니라 전자 제품의 작동을 지원하는 데 필요한 구조적 요소(장착 구멍, 냉각 구멍 등)의 정확한 위치를 제공합니다. 맞춤형 인클로저의 실제 제조는 비용과 성능을 최적화하기 위해 적절한 재료 선택이 필요합니다.

전자기 간섭(EMI)을 제거하기 위한 엔지니어링 설계는 까다롭고 복잡할 수 있습니다. 포함할 맞춤형 인클로저를 설계할 때 고려해야 할 많은 요소가 있습니다. 이 가이드는 맞춤형 인클로저를 설계하는 방법뿐만 아니라 생산 런에 가장 신뢰할 수 있는 제품을 생산하는 제조 공정에 대한 자세한 정보를 제공합니다.

또한 이 가이드는 신뢰할 수 있는 맞춤형 인클로저 제조업체를 식별하는 방법과 이를 평가하는 데 사용해야 하는 기준에 대한 정보를 제공하여 정밀 가공 인클로저 제조업체를 선택할 때 성공 가능성을 극대화할 수 있도록 합니다.

마지막으로, 이 가이드는 성능 인증(ISO9001, ISO13485), 품질 보증 프로그램 및 인클로저 생산을 위한 최첨단 시설을 포함하여 맞춤형 인클로저 제조업체를 선택할 때 중요한 고려 사항을 제공합니다. 이 가이드의 지침을 따르면 납기와 예산에 대한 기대치를 충족할 맞춤형 인클로저 제조업체를 찾고 선택하는 데 더 잘 준비될 것입니다.

맞춤형 CNC 가공 인클로저란 무엇인가?

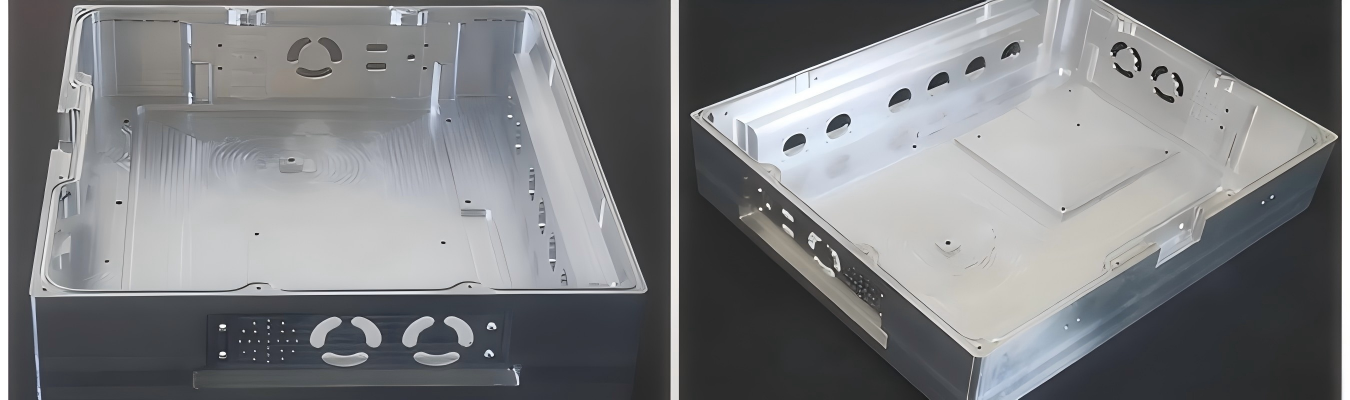

맞춤형 CNC 가공 인클로저는 CNC(컴퓨터 수치 제어) 가공 방법을 사용하여 원자재로부터 특수 제조된 보호 케이스입니다. 맞춤형 CNC 가공 인클로저는 솔리드 블록 형태의 원자재로 만들어져 동일한 유형의 완제품으로 가공됩니다. 따라서 플라스틱이나 금속을 사용하여 최종 제품을 성형하지 않기 때문에 기성 플라스틱 인클로저나 판금 절곡 케이스와 다릅니다. 대신 CNC 기계를 사용하여 재료를 제거하여 장착 보스, 커넥터 컷아웃, 냉각 통풍구 및 표면 특징과 같은 모든 내부 기능을 포함한 최종 인클로저 형상을 생성합니다.

이 접근 방식은 몇 가지 독특한 장점을 제공합니다:

• 일체형 구조: 파팅 라인, 용접 이음새, 취약점이 없습니다.

• 높은 치수 정밀도: 엄격한 공차로 PCB, 커넥터 및 개스킷이 완벽하게 맞습니다.

• 우수한 EMI 차폐: 적절하게 설계된 견고한 금속 인클로저는 패러데이 케이지 역할을 합니다.

• 설계 유연성: CAD 파일을 업데이트하여 쉽게 변경할 수 있습니다. 값비싼 금형 수정이 필요하지 않습니다.

저용량에서 중간 용량 생산(일반적으로 10~5,000개 이상)의 경우 CNC 가공은 종종 가장 비용 효율적이고 가장 빠른 시장 진입 경로입니다. 맞춤형 인클로저 제조를 위한 정밀 CNC 가공 서비스에 대해 자세히 알아보십시오.

맞춤형 CNC 가공 인클로저용 재료

가공된 금속 인클로저 또는 플라스틱 하우징에 적합한 재료를 선택하는 것은 성능, 무게, 비용 및 외관에 직접적인 영향을 미칩니다. 가장 일반적인 옵션을 비교한 내용은 다음과 같습니다.

맞춤형 가공 인클로저 산업은 현재 알루미늄이 주도하며, 이는 주로 강도, 무게, 비용 및 가공성 측면에서 제공하는 이점 때문입니다. 가볍고 효과적인 열 방출이 필요하며 EMI 차폐의 영향을 받는 CNC 밀링 인클로저에 가장 일반적인 선택은 알루미늄입니다. 최대 내식성과 구조적 강성이 중요한 경우 스테인리스 스틸과 같은 재료가 사용될 수 있습니다. 반대로, 절연 방법 및/또는 저비용 프로토타입을 사용할 때는 엔지니어링 플라스틱(예: 델린 및 ABS)이 선호됩니다.

맞춤형 인클로저를 위한 주요 설계 고려 사항

맞춤형 인클로저 박스를 설계하는 것은 단순히 보기 좋게 만드는 것 이상을 포함합니다. 올바르게 처리해야 하는 엔지니어링 요소는 다음과 같습니다.

열 관리

열은 전자 제품의 적입니다. 잘 설계된 가공 알루미늄 인클로저는 부품 냉각을 적극적으로 도울 수 있습니다. 알루미늄의 높은 열전도율(6061의 경우 약 205W/m·K)은 열이 뜨거운 부품에서 인클로저 본체로 효율적으로 전달된다는 것을 의미합니다.

맞춤형 인클로저 가공에서 열 관리를 위한 모범 사례는 다음과 같습니다:

• 방열 핀 또는 방열판 기능 통합: 냉각 핀을 인클로저 벽에 직접 가공하여 별도의 방열판이 필요하지 않습니다.

• 통풍구 패턴 설계: 최적화된 통풍구 배치는 침수 보호를 손상시키지 않으면서 대류 공기 흐름을 허용합니다.

• 평평한 장착 표면 보장: PCB와 인클로저 사이의 완벽하게 평평한 접촉면은 열 전달을 극대화합니다.

• 열 계면 재료 고려: 구성 요소와 인클로저 사이의 간격은 열 전도성 패드 또는 페이스트로 채울 수 있습니다.

CNC 역량을 갖춘 맞춤형 알루미늄 인클로저 제조업체는 이러한 열 기능을 하우징에 직접 가공할 수 있으며, 이는 기성 박스로는 불가능합니다.

EMI 및 RFI 차폐

전자기 간섭(EMI)은 민감한 전자 장치를 방해할 수 있습니다. 올바르게 설계된 견고한 금속 CNC 가공 인클로저는 자연스러운 EMI 차폐를 제공합니다.

효과적인 EMI 차폐를 위한 주요 요구 사항:

• 결합 표면을 따른 연속적인 접촉: 덮개와 베이스의 접촉면은 밀봉을 생성하기 위해 완벽하게 평평해야 합니다.

• 전도성 개스킷: 플랜지 영역은 간격을 막는 전도성 개스킷을 수용할 수 있어야 합니다.

• 나이프 에지 그루브: 밀봉 개스킷을 위한 정밀 가공된 그루브는 방사선 누출이 없도록 보장합니다.

• 나사 보스 배치: 적절하게 위치된 나사 보스는 둘레 주변에 일정한 클램핑 압력을 유지합니다.

경험이 풍부한 가공 인클로저 공급업체와 협력하면 이러한 기능은 일반적으로 ±0.05mm 이상의 엄격한 공차로 가공되어 간섭이 빠져나가거나 들어올 간격이 없도록 보장합니다.

조립 공간 및 내부 레이아웃

기성 인클로저는 PCB 레이아웃과 일치하는 경우가 거의 없습니다. 맞춤형 인클로저 박스를 사용하면 내부 공간을 최적화할 수 있습니다.

조립을 위한 설계 고려 사항:

• PCB 장착 보스: 보드와 완벽하게 정렬되는 정밀하게 위치된 나사산 또는 압입 보스

• 커넥터 컷아웃: USB 포트, RJ45 커넥터, 스위치 및 디스플레이에 맞게 정확한 크기와 위치로 만들어진 개구부

• 케이블 라우팅 채널: 배선을 정리하고 끼임을 방지하는 내부 경로

• 배터리 수납공간: 전원 공급 장치에 맞게 특별히 설계된 오목한 영역

Falcon CNC Swiss에서는 엔지니어가 견적 전에 CAD 파일을 검토하고 DFM(제조 설계) 피드백을 제공합니다. 내부 모서리에 반경 추가, 구멍 크기 표준화, 중요하지 않은 공차 완화와 같은
