콘택트 핀이란 무엇인가?

소형 금속 콘택트 핀은 전자 기기 간의 전기적 연결을 위해 사용되거나, 베어 회로 기판 또는 모듈 내에서 한 PCBA와 다른 PCBA 간의 연결을 위해 사용됩니다. 이러한 예는 스마트폰 도크에서 많이 찾아볼 수 있으며, 노트북 컴퓨터의 배터리 구획에서도 발견할 수 있습니다.

스프링 장착 콘택트 핀은 내부 스프링을 통해 결합 표면(결합 핀)에 일정한 힘을 지속적으로 가합니다. 이는 지속적인 움직임이나 약간의 정렬 불량이 있더라도 스프링이 핀을 제자리에 유지한다는 것을 의미합니다. 이와 비교하여 배터리 콘택트 핀은 부품 수가 적고 구조가 더 간단합니다.

프로브 콘택트 핀(때때로 테스트 콘택트 핀이라고도 함) 역시 스프링 핀이며, PCB를 테스트하기 위한 테스트 고정구에서 사용하도록 특별히 설계되었습니다.

영구적인 연결을 생성할 때, 커넥터 콘택트 핀은 납땜(일반적으로 수동 납땜)되거나 커넥터 하우징에 압입될 수 있습니다. 이러한 유형의 콘택트 핀은 일반 자동차 배선 하네스부터 의료 기기에 이르기까지 모든 제품에 존재합니다.

특정 응용 분야를 위한 맞춤형 또는 독특한 콘택트 핀을 제작할 때, 제조 방법 또한 매우 중요합니다. 제조 방법이 생산되는 콘택트 핀의 최종 품질을 결정하기 때문입니다. 엄격한 공차와 일관된 고품질의 소직경 핀을 제조하는 최상의 방법은 스위스 방식 CNC 기계를 사용하는 것입니다.

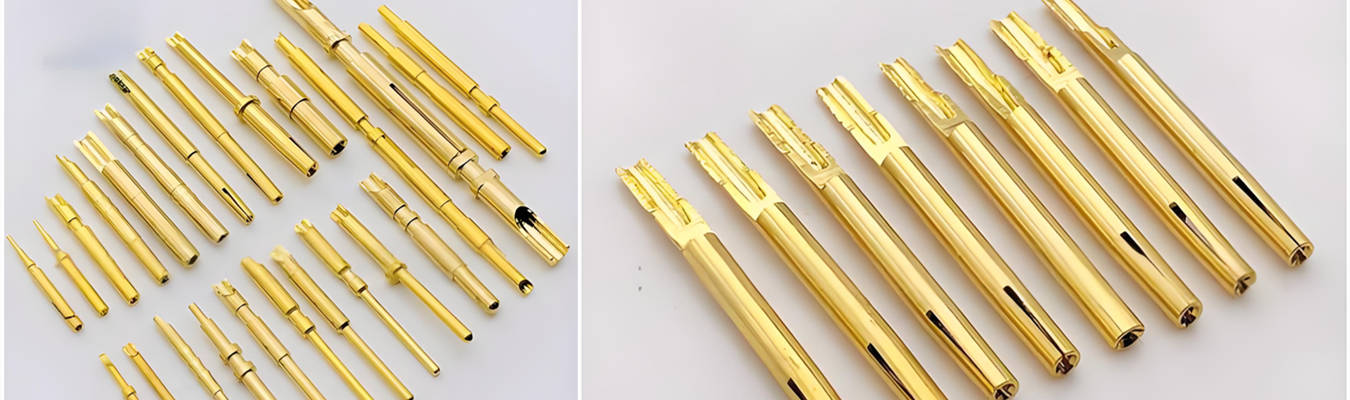

전기 커넥터용 고정밀 황동 콘택트 핀

콘택트 핀 재료 및 도금 옵션

모든 콘택트 핀의 성능과 수명은 두 가지 요소, 즉 기본 재료와 표면 마감에 크게 좌우됩니다. 올바른 조합은 낮은 접촉 저항, 높은 수명 주기, 일관된 성능을 보장합니다.

기본 재료 비교

재료	전도도 (% IACS)	주요 장점	최적 용도
베릴륨 구리	0.38	고강도, 우수한 탄성, 피로 저항성	고수명 주기 응용 분야, 스프링 콘택트 핀, 프로브 콘택트 핀
황동	0.28	우수한 강도 및 스프링 특성, 가장 저렴한 비용	범용 커넥터 콘택트 핀, 비용 민감형 프로젝트
인청동	15%	우수한 탄성, 뛰어난 피로 저항성	배터리 콘택트 핀, 고굴곡 응용 분야
순동	1	가장 높은 전도도, 연질	기계적 강도보다 최대 전도도가 중요한 응용 분야

IACS(국제 소둔동 표준)는 전기 전도도를 측정하며, 순동은 20°C에서 100%의 값을 갖습니다. 베릴륨 구리 콘택트 핀은 전도도와 강도 사이의 탁월한 절충안을 제공합니다. 순동보다 훨씬 더 큰 강도와 유연성을 제공하므로 수천 번의 결합 주기를 견뎌야 하는 스프링 콘택트 핀으로 사용하기에 완벽합니다. 일반 용도의 커넥터 콘택트 핀의 경우, 극한의 수명 주기가 필요하지 않다면 황동 콘택트 핀을 사용하는 것이 가장 경제적인 경우가 많습니다.

도금 옵션 및 이점

표면 도금은 그에 못지않게 중요합니다. 기본 재료는 구조를 제공하지만, 도금은 핀이 결합 표면과 어떻게 상호작용하는지를 결정합니다.

도금 유형	전도도 (% IACS)	주요 장점	최적 용도
골드 도금	76%	우수한 내식성, 낮은 접촉 저항, 내구성	고신뢰성 응용 분야, 의료/방산용 골드 콘택트 핀
니켈 도금	24%	우수한 내식성 및 내마모성, 골드 도금의 우수한 언더플레이트	니켈 도금 콘택트 핀(베이스 레이어), 산업용 응용 분야
실버 도금	85%	도금 중 가장 높은 전도도, 우수한 열 전달	고전류 응용 분야, RF 커넥터
주석 도금	~15%	우수한 납땜성, 비용 효율적	PCB 콘택트 핀, 납땜이 필요한 응용 분야

골드 도금 콘택트 핀은 장기간에 걸쳐 신뢰성과 성능이 유지되어야 하는 응용 분야에서 최고 품질 옵션(제조업체는 종종 '골드 스탠다드'라는 용어를 사용함)으로 간주됩니다. 은과 구리와 달리 금은 산화되거나 변색되지 않으므로 제품 수명 내내 접촉 저항이 낮게 유지됩니다.

콘택트 핀을 제조할 때 일부 제조업체는 골드를 적용하기 전에 초기 레이어로 니켈 도금 콘택트 핀을 사용하여 베이스 금속이 골드를 통해 콘택트 핀 표면으로 이동하는 것을 방지하는 확산 장벽을 제공합니다.

많은 제조업체는 비용과 성능 간의 균형을 유지하기 위해 선택 도금을 사용합니다. 예를 들어, 핀의 실제 접촉 영역에만 골드 도금을 적용하고 종단 영역에는 주석 또는 니켈을 적용함으로써, 제조업체는 전기 연결이 중요한 부분에서 골드 콘택트 핀의 이점을 제공하면서도 전체 부품에 골드를 적용하는 데 따른 비용을 피할 수 있습니다.

맞춤형 콘택트 핀이 필요하시다면, Falcon CNC Swiss는 이러한 모든 재료 및 관련 도금 방법을 사용하여 작업할 수 있는 옵션을 제공하여 성능과 가격의 적절한 조합을 받을 수 있도록 보장합니다.

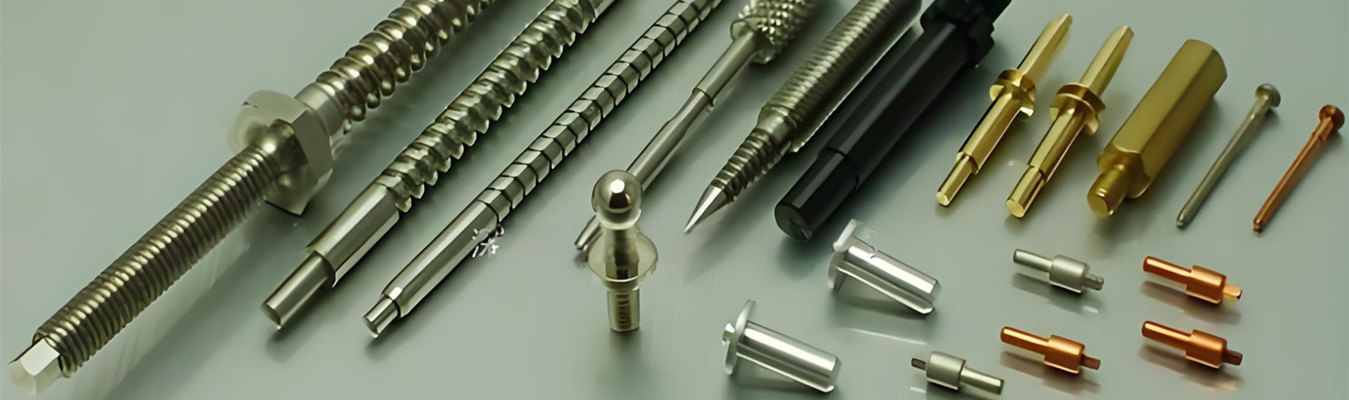

맞춤형 전기 핀을 생산하는 전문 콘택트 핀 제조업체

응용 분야별 콘택트 핀 유형

콘택트 핀은 전자 제품을 사용하는 모든 산업에서 다양한 용도로 사용됩니다. 각 용도에는 고유한 특수 유형의 콘택트 핀이 필요합니다.

PCB 콘택트 핀은 인쇄 회로 기판(PCB)의 특정 전기 연결 지점에서 기능 테스트, 인서킷 테스트(ICT), 프로그래밍, 신호 모니터링 또는 접지를 수행할 수 있도록 합니다. 예를 들어, 제조 공정 중에 PCB를 테스트하려는 경우 테스트 고정구 핀(네일 베드라고도 함)을 사용하여 PCB의 테스트 지점에 임시 연결을 만들 수 있습니다.

프로브 콘택트 핀은 실제로 스프링 장착 콘택트 핀의 한 유형입니다. 테스트 고정구에 사용되는 실제 프로브 콘택트 핀입니다. 수천 번의 압축 사이클을 견디면서 일관된 접촉 저항을 유지하도록 설계된 이 핀은 일반적으로 단일 보드의 여러 테스트 지점(잠재적으로 수백 개)에 접촉하기 위해 밀집된 배열로 배치됩니다.

커넥터 콘택트 핀은 모든 전기 커넥터에 전기 경로를 제공합니다. D-Sub 산업용 커넥터가 필요하든 네트워킹 응용 분야용 고속 데이터 커넥터가 필요하든, 커넥터 콘택트 핀은 전기 경로를 생성하는 데 필수적입니다.

이는 돌출된 접촉 표면이 있는 수형 구성 또는 수형 구성을 삽입할 수 있는 소켓이 있는 암형 구성으로 제공될 수 있습니다. 적절한 결합력, 정렬 및 전기적 성능을 보장하기 위해 모든 커넥터 콘택트 핀은 정밀한 치수 사양을 준수해야 합니다.

충전 콘택트 핀은 반복적인 연결 및 분리를 위해 설계된 스프링 장착 접점입니다. 일반적으로 스마트폰 충전 도크, 무선 이어버드 케이스, 웨어러블 기기, 의료 기기 충전 스테이션 등 다양한 응용 분야에서 찾아볼 수 있습니다.

자동차 콘택트 핀은 모든 콘택트 핀 중에서 가장 가혹한 작동 환경을 경험해야 합니다. 극한의 온도 범위(-40°C ~ +125°C), 높은 진동, 습기 및 화학 물질에 노출된 상태에서 안정적인 전기 연결을 유지해야 합니다. 현대 자동차에는 다양한 부품(예: ECU, 센서, 배터리 모니터링 시스템, ADAS 모듈) 내에 수백 개의 자동차 콘택트 핀이 들어 있습니다.

고전류 콘택트 핀은 신호 레벨 전류만이 아닌 전력을 전송하도록 제작되었습니다. 결과적으로 고전류 콘택트 핀은 일반적으로 더 큰 단면적, 베릴륨 구리(전도도와 강도의 우수한 조합으로 인해), 그리고 저항 발열을 최소화하기 위한 은 또는 금 도금으로 구성됩니다.

저저항 콘택트 핀은 밀리옴 단위의 저항조차 중요한 응용 분야에서 매우 중요합니다. 정밀 측정 기기, 배터리 모니터링 시스템, 고신뢰성 커넥터에서 전기 접촉 저항을 가능한 최소로 유지하는 것은 신호 무결성을 보장하고 과도한 저항으로 인한 발열을 방지하므로 필수적입니다.

SMD 콘택트 핀은 표면 실장 조립을 위해 제조되며, 콘택트 핀이 PCB 표면에 직접 위치하고 납땜됩니다. 스루홀 콘택트 핀은 납땜 전에 PCB에 뚫린 구멍에 삽입되어 기계적 응력을 받을 수 있는 부품에 추가적인 기계적 강도를 제공합니다.

전기 핀 구성의 기본 측정 단위는 피치입니다. 예를 들어, 고밀도 커넥터 응용 분야에서는 1mm 피치의 콘택트 핀을 가질 수 있습니다. 이는 인접한 콘택트 핀 간의 중심 간 거리가 1mm임을 의미합니다. 인접한 콘택트 핀 간의 피치가 작을수록 주어진 공간에 더 많은 핀을 배치할 수 있습니다. 그러나 더 작은 피치의 콘택트 핀 구성은 더 높은 정밀도의 제조를 요구합니다. 저희의 핀 및 샤프트 제조 역량을 살펴보십시오.
